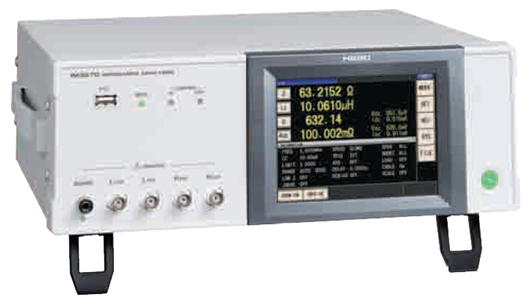

IM3570參數
測量模式
LCR模式：?jiǎn)我粭l件下測量
分析儀模式：
根據測量頻率、測量電平進行掃描
(測量點：1~801，掃描方法：一般掃描/分區掃描，
顯示：列表顯示/圖表顯示)
連續測量模式：
連續測量保存的條件(最多32個)
測量參數
Z, Y, θ, Rs(ESR), Rp, Rdc(直流電阻), X, G, B, Cs, Cp,
Ls, Lp, D(tanδ), Q
測量量程
100mΩ~100MΩ，12檔量程
(所有參數都根據Z來確定)
顯示范圍
Z, Y, Rs, Rp, Rdc, X, G, B, Ls, Lp, Cs, Cp :
±(0.000000[單位]～9.999999G[單位])
僅Z和Y顯示絕對值
θ: ±（0.000°~999.999°）
D : ±（0.000000~9.999999）
Q : ±（0.00~99999.99）
Δ% : ±（0.0000%~999.9999%）
基本精度Z : ±0.08%rdg. θ: ±0.05°
測量頻率4Hz ~ 5MHz (10mHz ~ 100Hz步進)
測量信號電平
普通模式：
V模式、CV模式：5mV~5Vrms(1MHz以下)，
10mV~1Vrms(1MHz~5MHz)，1mVrms步進
CC模式：10μA~50mArms(1MHz以下)
10μA~10mArms(1MHz~5MHz)，10μArms步進
低阻抗高精度模式：
V模式、CV模式：5mV~1Vrms(100kHz以下)，
1mVrms步進
CC模式：10μA~100mArms(100kHz以下的
100mΩ和1Ω量程)，10μArms步進
輸出阻抗
普通模式：100Ω
低阻抗高精度模式：10Ω
顯示彩色TFT5.7英寸，可設置顯示開或關
顯示位數設置可設置3~7位的顯示位數，初始值為6位
測量時間0.5ms(100kHz、FAST、顯示關，代表值)
測量速度FAST/MED/SLOW/SLOW2
DC 偏壓測量
普通模式：DC0V~2.50V(10mV步進)
低阻抗高精度模式：
DC0V~1.00V(10mV步進)
直流電阻測量
普通模式：測量信號電平
DC100mV~2.5V(10mV步進)
低阻抗高精度模式：測量信號電平
DC100mV~1.00V(10mV步進)
比較器
LCR模式：第1、第3項目的Hi/IN/Lo
分析模式：
區域判斷(各點的Hi/IN/Lo)、
峰值判斷(極大、極小的頻率和絕對值的Hi/IN/Lo)
B I N 測量對于2個項目的10種和條件范圍外
補償開路/短路/負載/線長0,1m/相關補償
殘留電荷保護功能V= √ 10/C (C：樣品的容量[F]，V=******400V)
觸發同步輸出功能僅邏輯測量時加測量信號
平均功能1~256
逆變器測量100μs~10000s，最多801點
面板讀取和保存LCR 模式：30、分析模式：2、補償值：128
存儲功能主機可保存32000 個數據
打印測量值、圖表的打印(需要使用選件9670)
接口
EXT I/O(handler)
RS-232C
GP-IB
USB（Hi-Speed/Full-Speed）
U盤
LAN（10BASE-T/100BASE-TX）
使用溫濕度范圍0℃~40℃、80%rh以下，不凝結
保存溫濕度范圍-10℃~50℃、80%rh以下，不凝結
電源AC90~264V，50/60Hz，******150VA
體積和質量約330W×119H×307Dmm，約5.8kg
附件電源線×1
